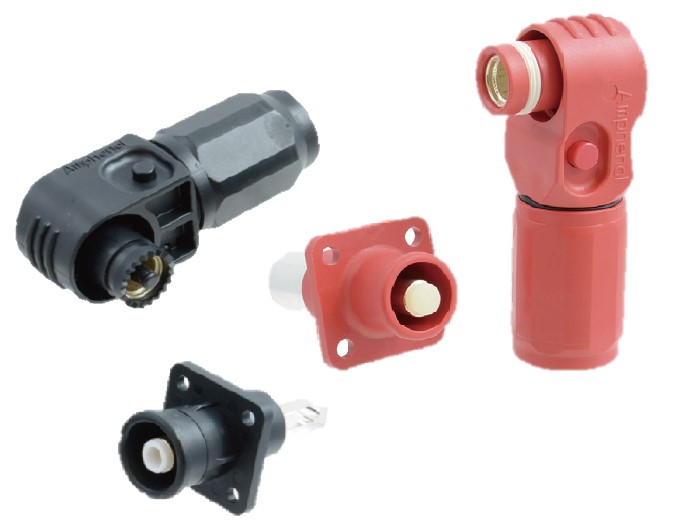

蓄電システム向け 大電流コネクタ SurLok Plusシリーズ

製品名 蓄電システム向け 大電流コネクタ
型式 SurLok Plusシリーズ
メーカー アンフェノールジャパン株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

SurLok Plusシリーズは、蓄電池システムに最適な、大電流のワンタッチ防水ラグ端子です。
急成長する産業用の蓄電池システム市場において、2018年の販売以降、グローバルで累計270万個の実績を誇るESS向けの標準コネクタです。

本製品は、コンパクトな形状ながら、最大350Aの大電流、1500V DCの高電圧に対応しており、タッチプルーフ機構ならびに誤嵌合防止用のキーオプションなど安全性に配慮された設計です。また、トルク管理不要で現場での取付けが容易なため、大幅な工数削減を実現するほか、プラグは360°回転しますので、限られたラック内のスペースに柔軟に取付け可能です。

世界のESS市場で豊富な実績を誇るSurLok Plusシリーズは、要求の厳しい蓄電池システム関連のあらゆる用途にお応えします。
またお客様の仕様に応じて、カスタム品も柔軟に対応いたします。

特長

  • ワンタッチで嵌合、着脱可能
  • スプリングロック構造
  • タッチプルーフ機構付きの安全設計
  • IP67 の防水防塵性
  • UL 94 -V0 の難燃性
  • 複数のキーオプションあり( 誤嵌合防止)
  • プラグは360°回転( キーウェイ無しの場合)
  • 識別用にカラー変更可能(赤、黒、オレンジ)
  • 中継プラグもラインアップ

主な仕様

コンタクトサイズ 5.7mm(~ 120A)
8.0mm(~ 200A)
10.3mm(~ 350A)
保護等級 IP67(嵌合時)
定格電流 100A ~ 350A 安全設計 タッチプルーフ
定格電圧 1000/1500V DC 難燃性 UL 94-V0
使用温度 -40° ~+125° ロック構造 スプリングロック

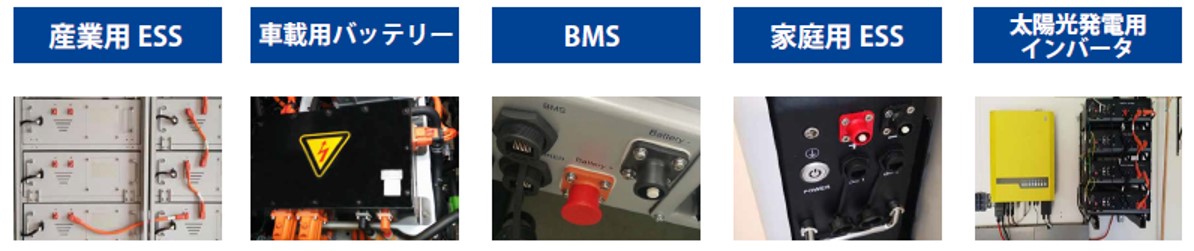

アプリケーション事例


定置用蓄電池(ESS)における使用例(動画)

※使用動画はこちらのページ末尾よりご覧ください。

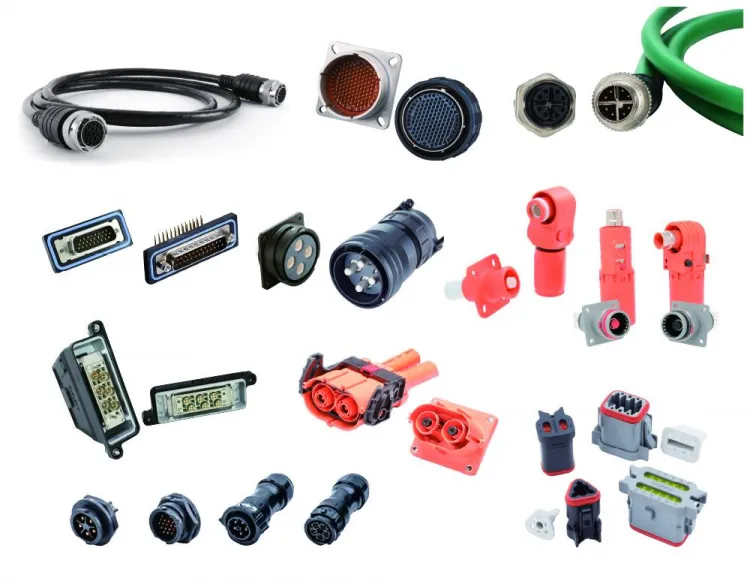

関連製品
