概要
MAX326XXシリーズは、Analog Devicesが提供する高性能・超低消費電力マイクロコントローラです。小型・低消費電力製品から、大容量メモリ、豊富なインターフェース、高信頼性機能を搭載した製品まで幅広くラインアップしています。
MAX326XXシリーズは、 Analog Devicesが提供するArm® Cortex®-M4Fベースの 低消費電力マイクロコントローラです。 小型・低消費電力製品から、大容量メモリ、 豊富なインターフェース、高信頼性機能、 高精度アナログ・フロントエンドを搭載した製品まで、 幅広くラインアップしています。 バッテリ駆動センサー、産業機器、携帯型医療機器、 モーション／モーター制御、光通信モジュールなど、 低消費電力、小型化、高い処理性能および信頼性 が求められるアプリケーションに適しています。
代表値
MAX32660
CPU動作周波数
メモリ容量
※記載値はシリーズ内製品の代表値または最大値です。 詳細な仕様および条件については、 各製品の最新データシートをご確認ください。
特長
超低消費電力設計

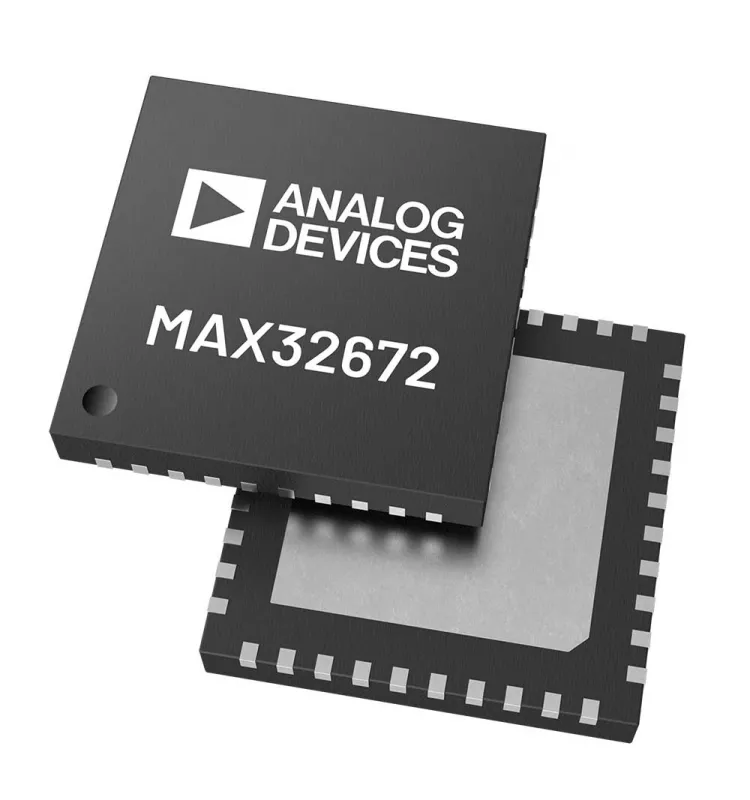

Arm® Cortex®-M4Fの 高い演算性能と低消費電力動作を両立しています。 代表例としてMAX32672は、VDD＝1.8V、＋25℃において、 STORAGEモード時90nA（typ.）の超低消費電力動作を実現しています。 複数の低消費電力モードや低消費電力タイマー、RTCなどを搭載した 製品をラインアップしており、 バッテリ駆動機器の長時間動作に貢献します。
（全メモリ保持）
（VDD＝0.9V）
※MAX32672の代表値です。詳細な測定条件については、 最新のデータシートをご確認ください。
小型パッケージと豊富な製品ラインアップ
MAX32660では、 最小1.6mm × 1.6mmの16ピンWLPを用意しており、 機器の小型化や基板設計の省スペース化に貢献します。 また、MAX326xxシリーズでは、Flashメモリ256KB～3MB、 SRAM 80KB～1MBの製品をラインアップしており、 小型センサーから大容量メモリを必要とする高機能機器まで、 用途に応じた製品選定が可能です。
（16ピンWLP）
※製品型番やパッケージによって仕様が異なります。 詳細は各製品の最新データシートをご確認ください。
高い処理性能と豊富な周辺機能
最大120MHz動作のArm® Cortex®-M4Fプロセッサ を搭載した製品をラインアップしています。 SPI、UART、I²C、I²S、CAN、ADC、タイマー、DMAなどの 周辺機能を内蔵しており、 センサー信号処理、機器制御および各種通信処理に対応できます。
※動作周波数、ADC仕様および搭載インターフェースは、 製品によって異なります。
セキュリティ・高信頼性機能
AESハードウェア・アクセラレータ、セキュア・ブート、 TRNG、メモリ保護機能、ECC、 ウォッチドッグ・タイマーなどを搭載した製品を用意しています。 高い信頼性と安全性が求められるシステム の構築に貢献します。
※搭載されるセキュリティ機能および高信頼性機能は、 製品によって異なります。
豊富な開発支援
VS Codeベースの統合開発環境 「CodeFusion Studio™」および Microcontroller Software Development Kitを提供しています。 プロジェクト作成、ソフトウェア設定、ビルド、書込み、 デバッグまで一貫して行うことができ、 開発初期の評価から量産開発までを支援します。
※対応デバイスや利用条件については、 CodeFusion Studio™およびSDKの最新情報をご確認ください。
製品ラインアアップ
MAX326XXシリーズは、シンプルな構成の超小型MCUから、 大容量メモリ、豊富な周辺インターフェース、高精度ADC、 ECCなどの高信頼性機能を搭載した製品まで、 アプリケーションの要求に応じて選択できる 幅広い製品群を展開しています。 センサー、産業機器、携帯型医療機器、モーター制御、 システム管理など、さまざまな組込み機器に対応します。
※搭載機能および仕様は製品によって異なります。 詳細については、 各製品の最新データシートをご確認ください。
使用事例
MAX326XXシリーズは、バッテリ駆動機器の消費電力低減、 センサー信号の高精度計測、 モーターや機構部のリアルタイム制御、 大容量メモリを必要とするシステム管理など、 組込み機器のさまざまな設計課題に対応します。 以下では、求められる機能やシステム構成に応じた 代表的な活用例をご紹介します。
・小型、低ピン数設計
・RTC／タイマーによる間欠動作
・センサーインターフェース
・信号補正、演算処理
・ECCによるメモリ保護
・HART／4～20mAシステム
・タイマー／PWM／エンコーダ入力
・ADCによるフィードバック制御
・CAN、SPI、UARTなどの通信
・外部メモリインターフェース
・USB、SDIO、SPIなどの周辺機能
・セキュアなシステム起動
※記載された活用例および代表製品は一例です。 搭載機能や適用条件の詳細については、 各製品の最新データシートをご確認ください。

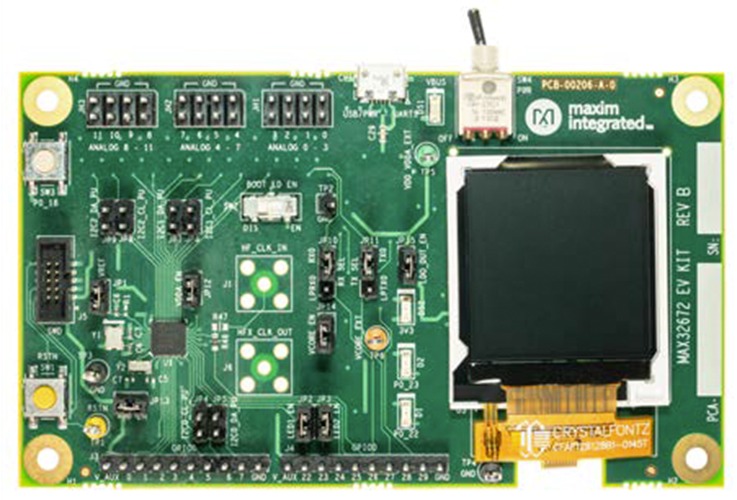

評価ボード

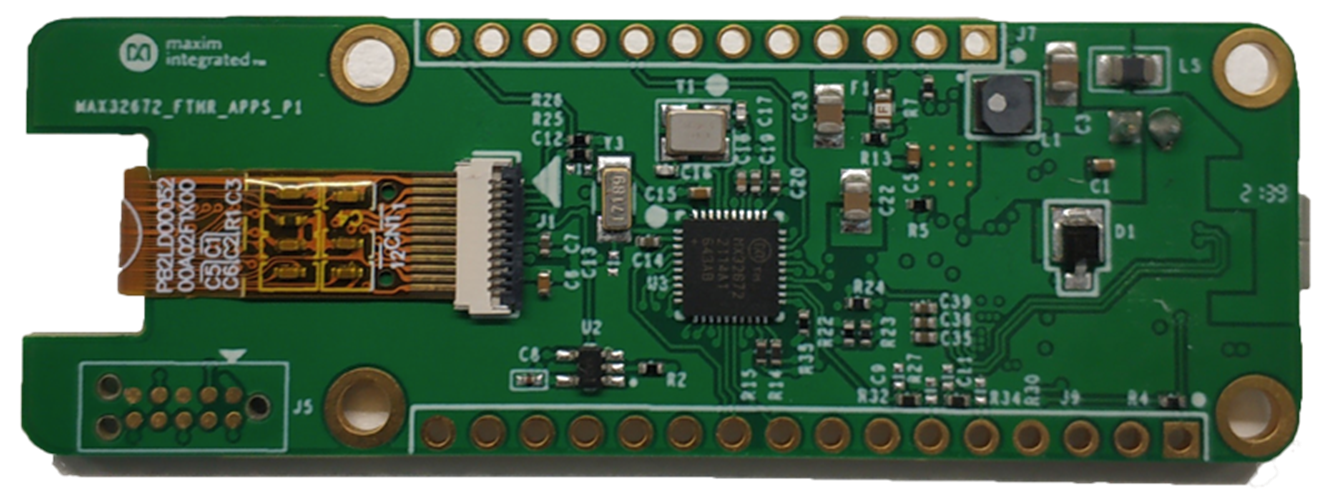

MAX326XXシリーズでは、初期評価やソフトウェア開発に適した 小型開発ボード、各周辺機能を詳細に確認できる評価キットに加え、 MAX32672を搭載したダイトロンオリジナル評価ボードを用意しています。 開発フェーズ、接続する周辺デバイスおよび検証項目に応じて、 適切な評価環境を選択できます。
・センサーおよび周辺デバイスとの接続確認
・小型機器への組込み検討
・初期コンセプトの動作検証
・消費電流および電源構成の確認
・表示器や入力デバイスを使用した検証
・量産回路設計に向けたハードウェア評価
・SPI、I²C、UART、LPUART、GPIO、ADCを外部へ展開
・複数のセンサー／周辺デバイスを同時に接続可能
・USBによる電源供給およびUSB-UART通信
・SWDによる書込み、ステップデバッグに対応
40.64 × 20.32mm
90 × 36mm
※対応製品、搭載機能、付属品および開発ツールは、 評価ボードによって異なります。 詳細については、 各評価ボードの最新資料をご確認ください。
開発環境

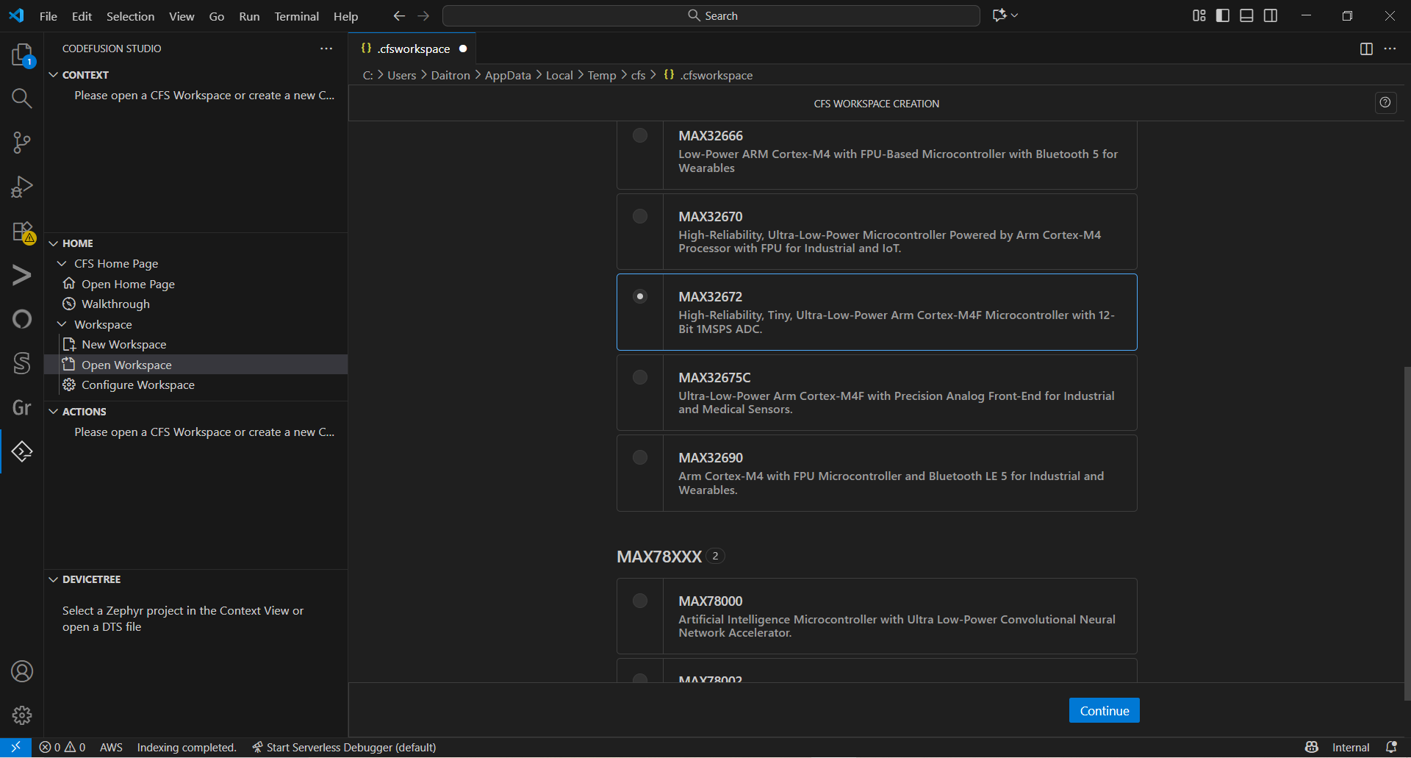

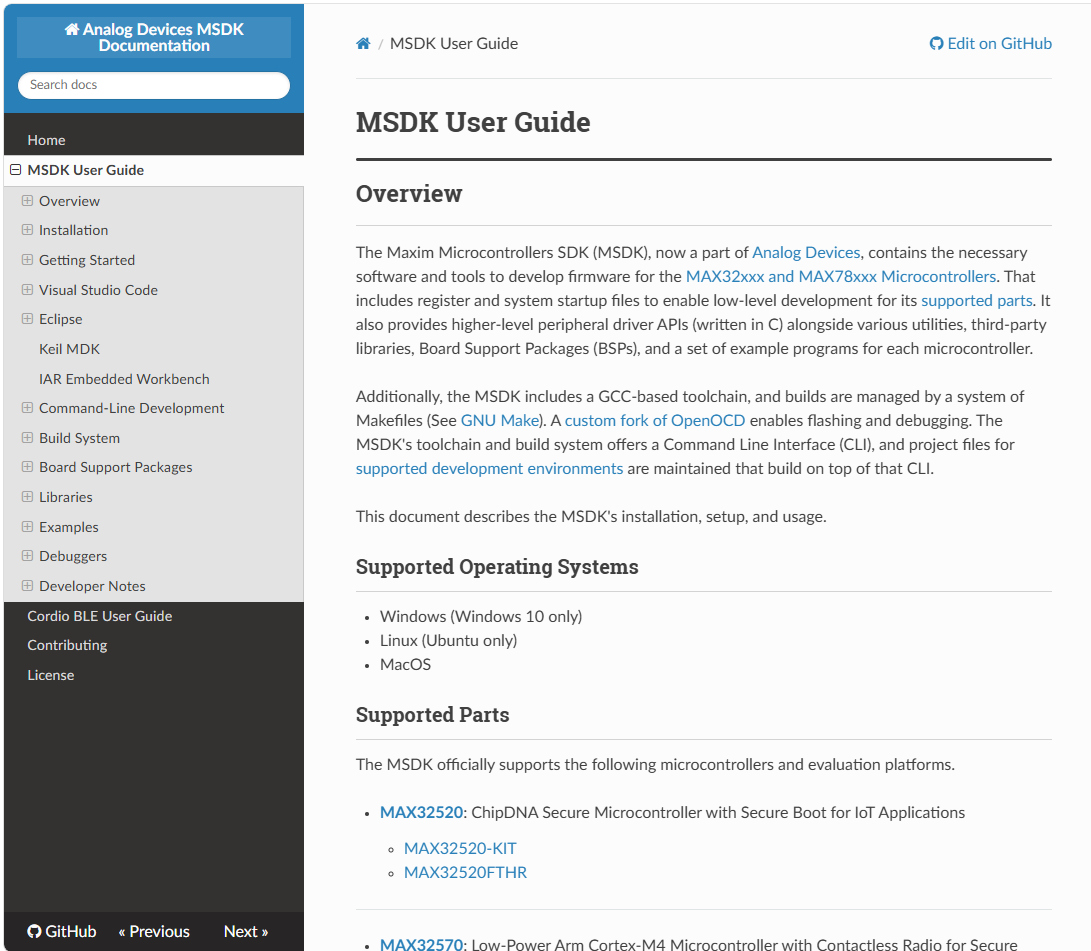

MAX326XXシリーズでは、VS Codeベースの統合開発環境 「CodeFusion Studio™」と Microcontroller Software Development Kit（MSDK）を提供しています。 プロジェクト作成、デバイス設定、ビルド、書込み、デバッグ、 ライブラリ活用までを一貫して行うことができ、 初期評価から量産開発までの作業効率向上に貢献します。
・プロジェクト作成からデバッグまでを一元化
・統一された画面で開発作業を効率化
・サンプルコードを活用して短期間で評価可能
・Zephyr OSを使用した開発にも対応
・クロックや周辺機能を簡単に設定
・初期設定と環境構築の工数を削減
・ワークスペースと初期設定を効率的に作成
・評価からカスタム基板開発への移行を支援
※CodeFusion Studio™およびMSDKの対応機能は、 対象デバイスやソフトウェアのバージョンによって 異なる場合があります。 詳細については、 最新の関連ドキュメントをご確認ください。
各製品のデータシート
各製品の詳細仕様、電気的特性、パッケージ情報については、 アナログ・デバイセズの公式データシートをご確認ください。
