製品情報

エンベデッド CPUボード(Mini-ITX) HFMB-85

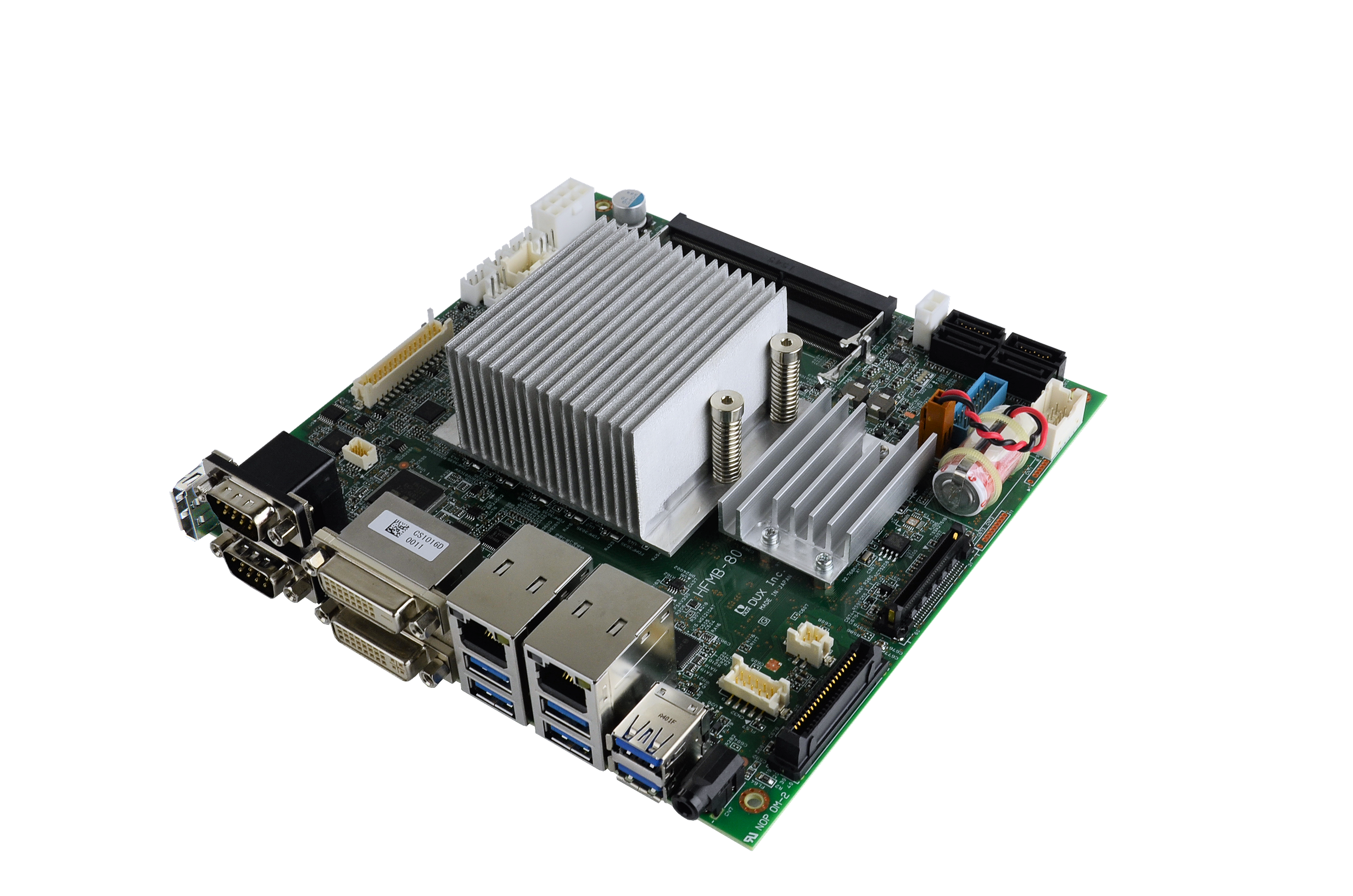

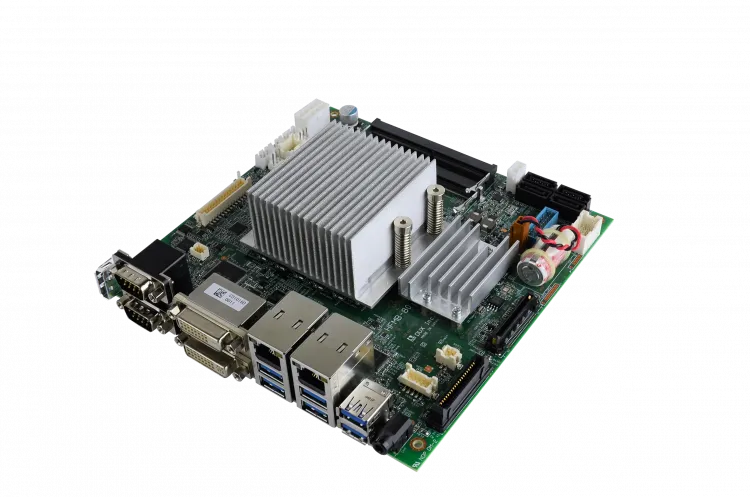

HFMB-85

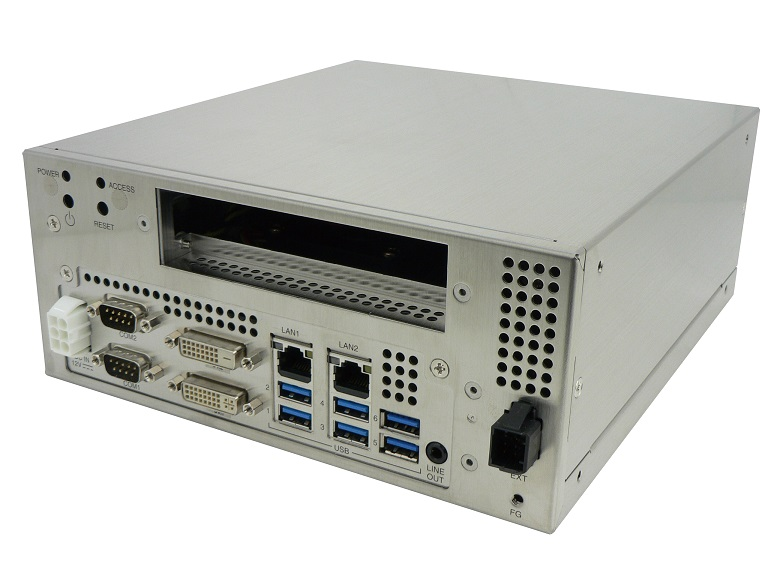

HFBX-85搭載HFBX-6300シリーズ
製品名 エンベデッド CPUボード(Mini-ITX)
型式 HFMB-85
メーカー 株式会社ダックス
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

Intel® Xeon® E3 / 第7世代Intel® Core™ i3プロセッサ、Intel® CM238 チップセット搭載で、高いパフォーマンスを持つ組込み用シングルボードコンピュータです。

Mini-ITXフォームファクタに準じており、小型(170mm×170mm)ながら豊富な拡張性を持っております。

特長

Intel® Xeon® E3 / 第7世代Intel® Core™ i3プロセッサ、Intel® CM238 チップセット搭載

■ 最大32GBのECC付きDDR4 SO-DIMMメモリをサポート

■ 動作環境 0~50℃

■ DVI-I、DVI-D、LVDS、SATA、CFast、USB、LAN、COM、Sound、DIO 搭載

■ 3画面同時出力対応(DVI-I、DVI-D、LVDS)

■ USB3.0 8ch による高速周辺の拡張性

■ PCI Express[x4] 拡張コネクタ搭載による余裕の拡張性

■ Mini-ITX 基板サイズに高機能を凝縮

■ +12V 単一電源によるシステムコスト低減が可能

主な仕様

Processor Intel®Xeon®E3-1505M v6 4-Core 3.0GHz
Intel®Core™i3-7100E 2-Core 2.9GHz
Chipset Intel®CM238
Cache 8MB/3MB
メモリ PC4-19200 260pin SO-DIMM×2、最大32GB、ECC対応
BIOS Insyde H₂O™BIOS
SATA SATA3.0(6Gb/s)×4、CFast×1
USB USB3.0×6
USB3.0×2(BOX)
拡張バス PCI Express[x4]×1 or [x1]×4
LAN 1000Base-T/100Base-TX/10Base-T×2、Wake On LAN対応可
Video CPUに内蔵、DVI-I、DVI-D、LVDS 3画面対応
Sound HD Audio ライン出力、ライン入力、マイク入力(モノラル)
COM RS-232C×4(9ピン Dsub×2、10ピン BOX×2)
DIO DI×8、DO×8
起動ドライブ SATA(SSD、HDD)、CFast
電源入力 DC12V
使用温度 0~50℃
対応OS Windows10、Linuxなど
外形寸法 170(W)×170(D)mm
