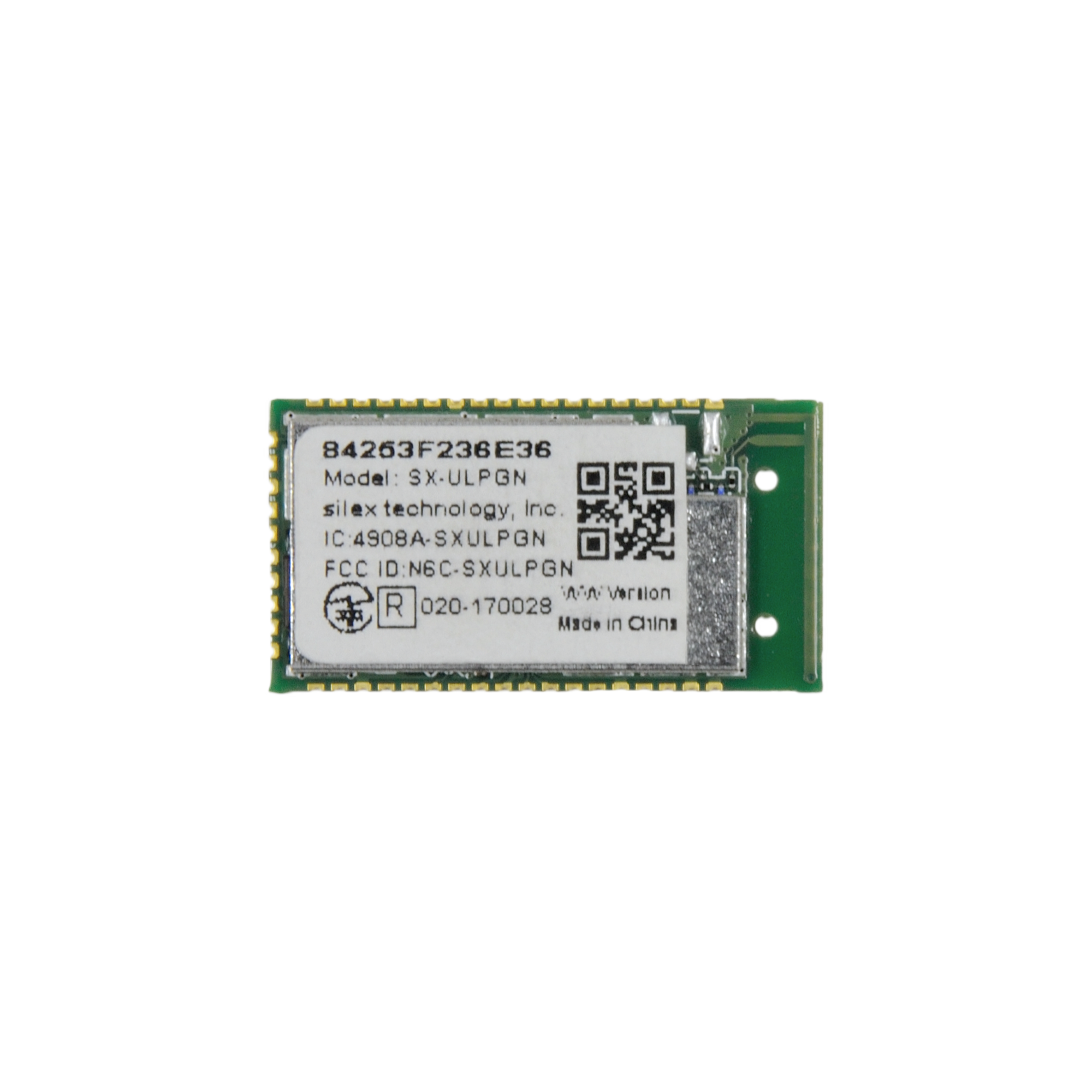

SPI/UART 無線LANモジュール SX-ULPGN
| 製品名 | SPI/UART 無線LANモジュール |
|---|---|
| 型式 | SX-ULPGN |
| メーカー | サイレックス・テクノロジー株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
SX-ULPGNは、Qualcomm Atheros社のIoT向け無線LANモジュール 「QCA4010」チップセットを搭載した、マイクロコントローラ（MCU）搭載機器向けの小型・低消費電力の無線LANモジュールです。
特長
- Qualcomm Atheros社製 QCA4010チップセット採用
- IEEE 802.11b/g/n、シングルストリーム（1x1）
- PHYデータレート最大 72.2Mbps（HT20時）
- オンボードアンテナ搭載済み
- ドライバ・サプリカント、プロトコルスタックを搭載
- 汎用的なUARTインタフェースを採用
- silexオリジナルATコマンドによる簡単な制御
- 表面実装タイプ（46ピン）
- 日本、北米、ヨーロッパ 電波法認証取得
主な仕様
|
チップセット |
QCA4010 |
|
ホストインタフェース |
無線LAN：UART |
|
無線LAN仕様 |
IEEE 802.11b/g/n (1x1) |
|
アンテナ端子 |
オンボードアンテナ：1個 |
|
動作電圧 |
主電源：3.3V IO電源：3.3V |
|
消費電流(ピーク値) |
無線LAN： 送信：345mA、受信：120mA |
|
動作環境条件 |
温度条件：0℃～70℃ 湿度条件：5～90%RH 結露無きこと |
|
保存環境条件 |
温度条件：-40℃～85℃ 湿度条件：5～95%RH 結露無きこと |
|
外形寸法 |
16.0×30.0×3.1mm |
|
パッケージタイプ |
46pins Direct Solder Pads |
|
無線認証 |
日本、アメリカ、カナダ、欧州 |
