製品情報

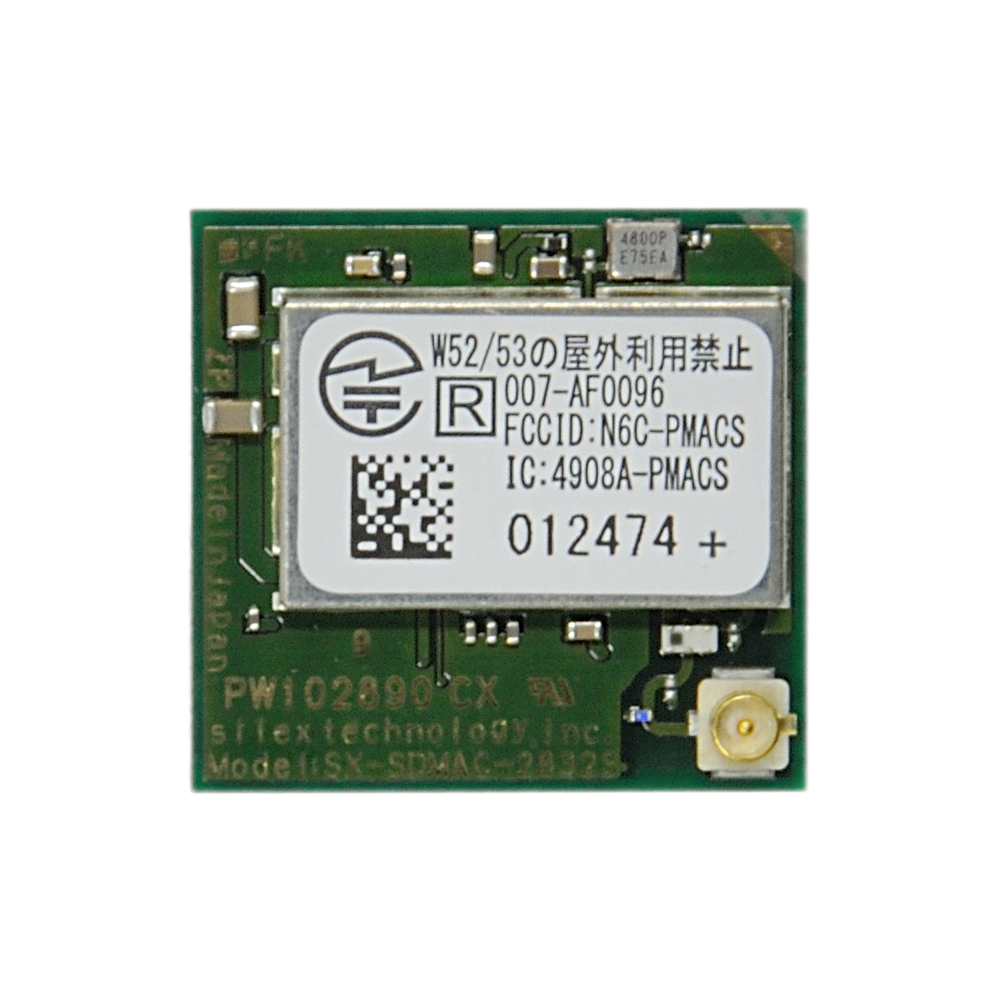

SDIOタイプ 無線LANコンボモジュール SX-SDMAC-2832S+
| 製品名 | SDIOタイプ 無線LANコンボモジュール |
|---|---|
| 型式 | SX-SDMAC-2832S+ |
| メーカー | サイレックス・テクノロジー株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
本製品は、IEEE 802.11a/b/g/n/acとBluetooth 4.2 BR/EDR/LEに対応したSDIOタイプの無線LANコンボモジュールです。
Qualcomm Atheros社のQCA9377チップセットを搭載した本製品は、高速通信規格のIEEE 802.11acに対応することで、大容量のデータを高速に無線伝送することが可能です。
また、-20℃～85℃の産業用途で求められる広い温度範囲のサポートにより、幅広い製品でご利用頂くことが可能です。
特長
- PHYデータレート最大 433Mbps (11ac VHT80時）
- シングルストリーム、1×1
- Qualcomm Atheros社製 QCA9377 チップセットを採用
- ホストインタフェース ：無線LAN SDIO3.0対応, Bluetooth UART
- 80MHz帯域モード (5GHz)
- 高密度の変調モード（256QAM）※2.4GHz/5GHz両対応
- Bluetooth v4.2 Class2対応
- RoHS対応
- 日本、北米、ヨーロッパ 電波法認証取得
主な仕様
|
チップセット |
QCA9377-3 |
|
ホストインタフェース |
無線LAN：SDIO3.0 Bluetooth：UART |
|
無線LAN仕様 |
IEEE 802.11a/b/g/n/ac (1x1) |
|
Bluetooth仕様 |
Bluetooth v4.2 (BR/EDR/HS/LE準拠） |
|
アンテナ端子 |
MHFコネクタ：1個 |
|
動作電圧 |
主電源：3.3V SDIO電源: SDIO2.0動作の場合 1.8Vもしくは3.3V SDIO3.0動作の場合 1.8V |
|
消費電流(ピーク値) |
無線LAN： 【2.4GHz】送信：400mA、受信：110mA 【5GHz】送信：570mA、受信：140mA Bluetooth： 送信：30mA、受信：40mA |
|
動作環境条件 |
温度条件：-20～85℃ 湿度条件：15～95％RH(結露なきこと) |
|
保存環境条件 |
温度条件：-40℃～95℃ 湿度条件：10～95％RH(結露なきこと) |
|
外形寸法 |
17.0×18.0×2.6mm |
|
重量 |
1.2g (SX-SDMAC-2832S+) 7.6g (SX-SDCAC-2832+) |
|
パッケージタイプ |
44pins Direct Solder Pads |
|
無線認証 |
日本、アメリカ、カナダ、欧州 |
