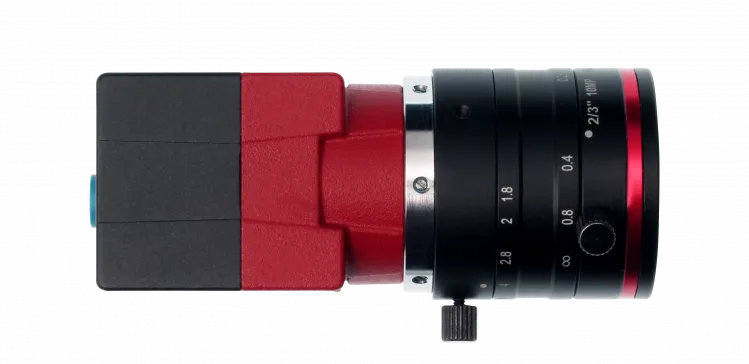

0.4~24.6メガ GMSL2™/ FPD-Link III カメラ Alvium GM2/FP3
| 製品名 | 0.4~24.6メガ GMSL2™/ FPD-Link III カメラ |
|---|---|
| 型式 | Alvium GM2/FP3 |
| メーカー | Allied Vision Technologies GmbH |
| メーカーロゴ |  |
| 資料 |
概要

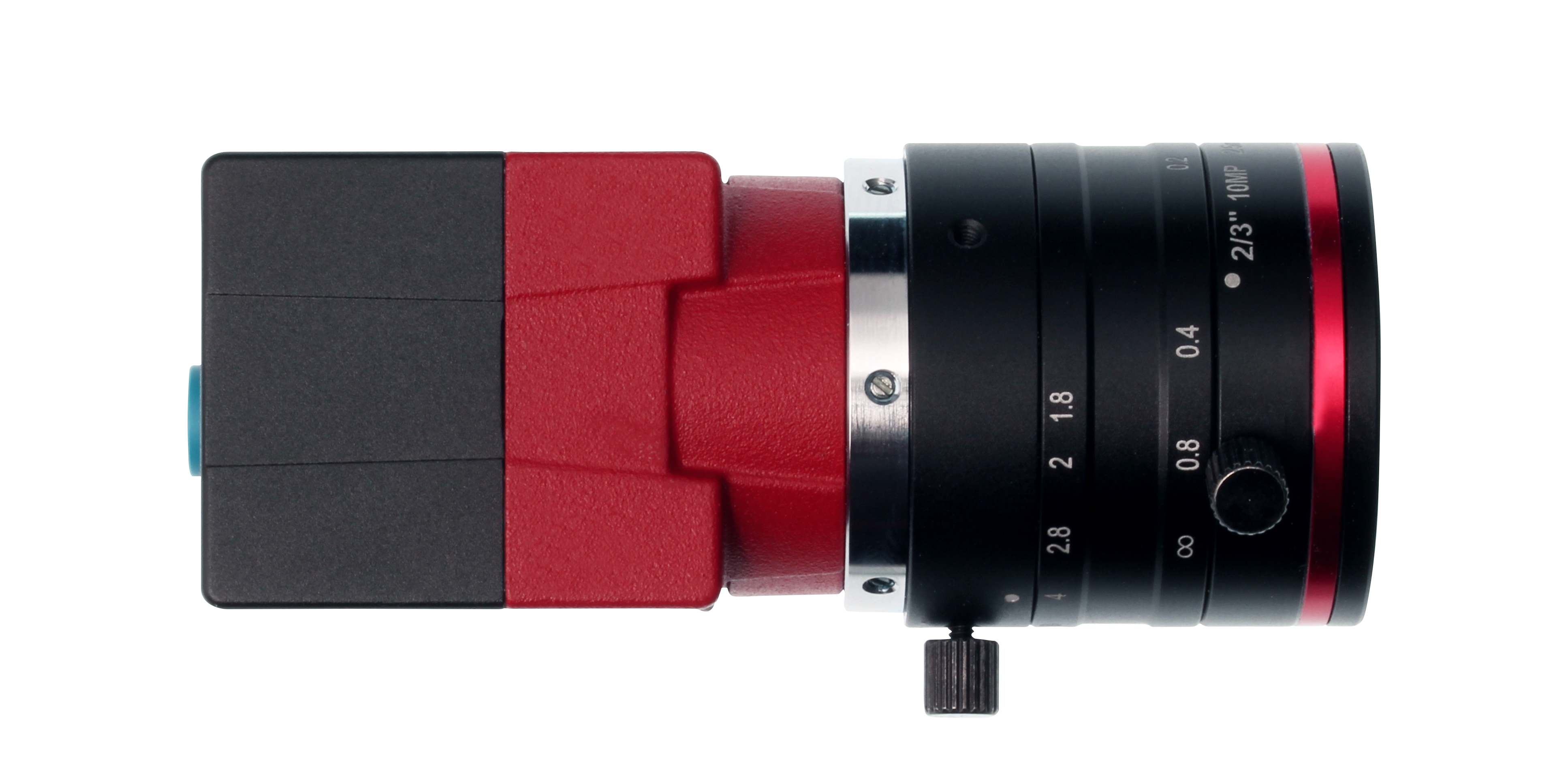

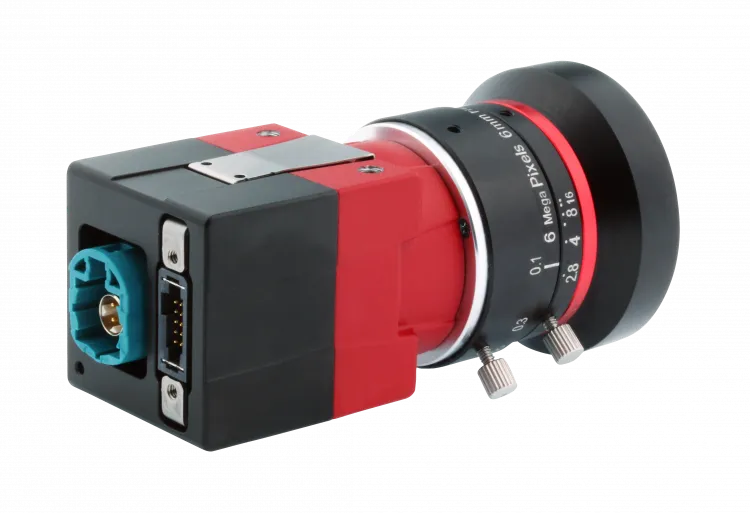

Alvium GM2/FP3カメラは、GMSL2™（Gigabit Multimedia Serial Link）/ FPD-Link III（Flat Panel Display Link）規格インターフェースを搭載した、MIPI CSI-2規格カメラをベースにしたカメラシリーズです。最大15mというケーブル長まで対応が可能です。
アライドビジョンは、30種類以上もの高品質なCMOSグローバルシャッターセンサーおよびローリングシャッターセンサーを用意しており、業界最多水準の様々なGMSL2™/ FPD-Link IIIカメラを提供しています。内蔵シリアライザー、カメラ側に2点のGPIO（汎用入出力）ポートを搭載しており、2点の高耐久性インターフェースコネクターから選択可能です。
特長
- 30種類以上の豊富なイメージセンサラインアップ
- 電磁適合性（EMC）準拠

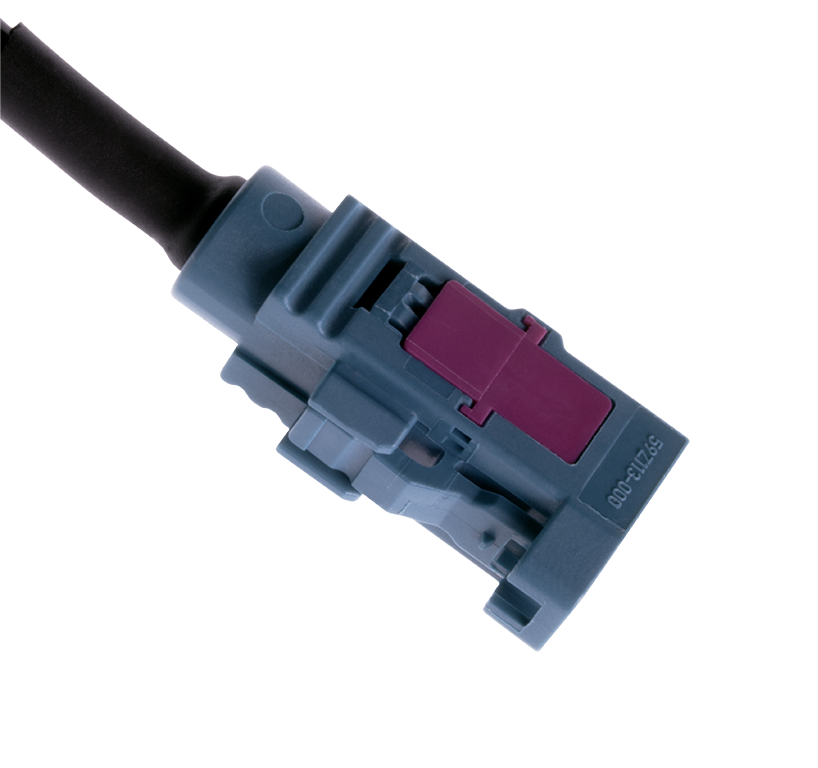

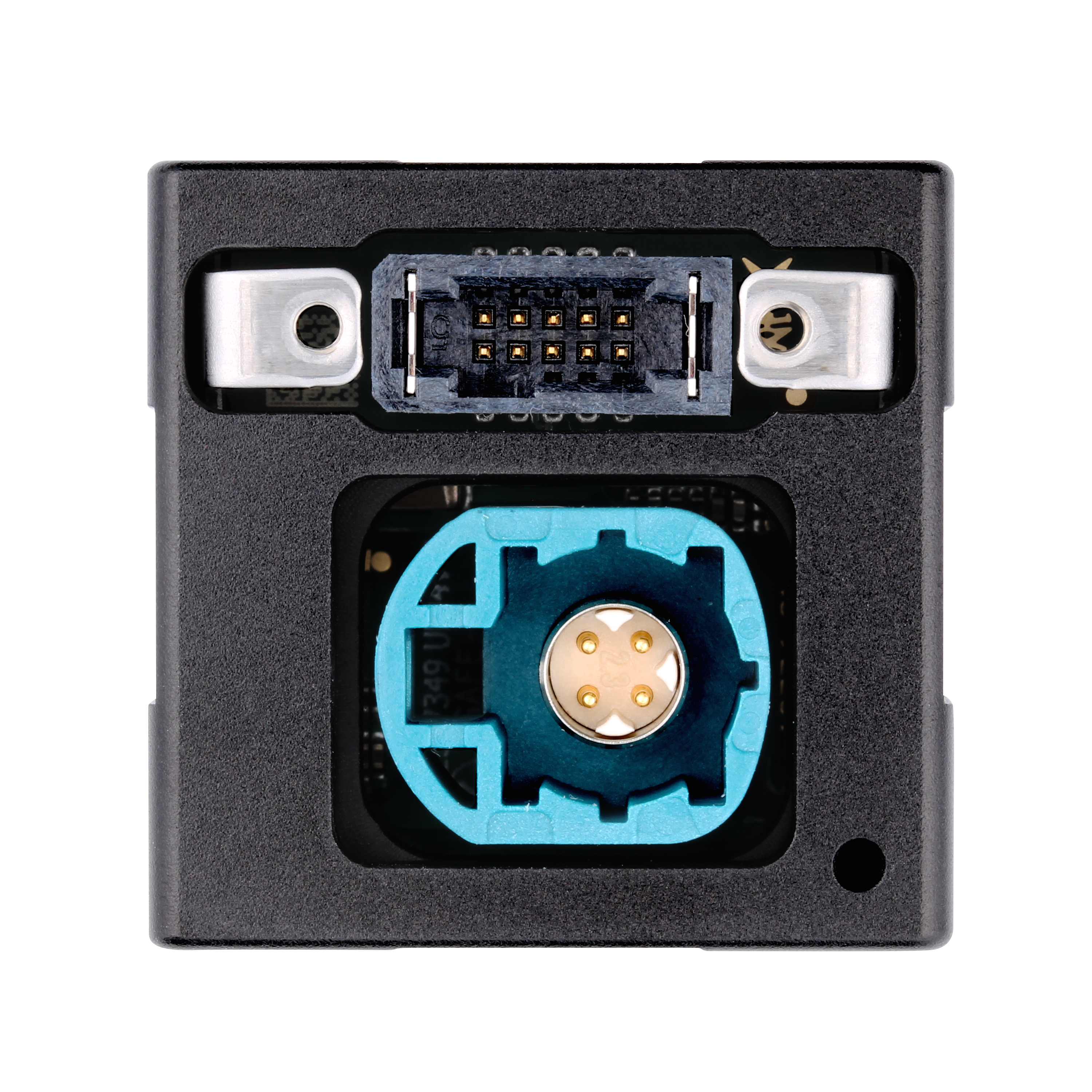

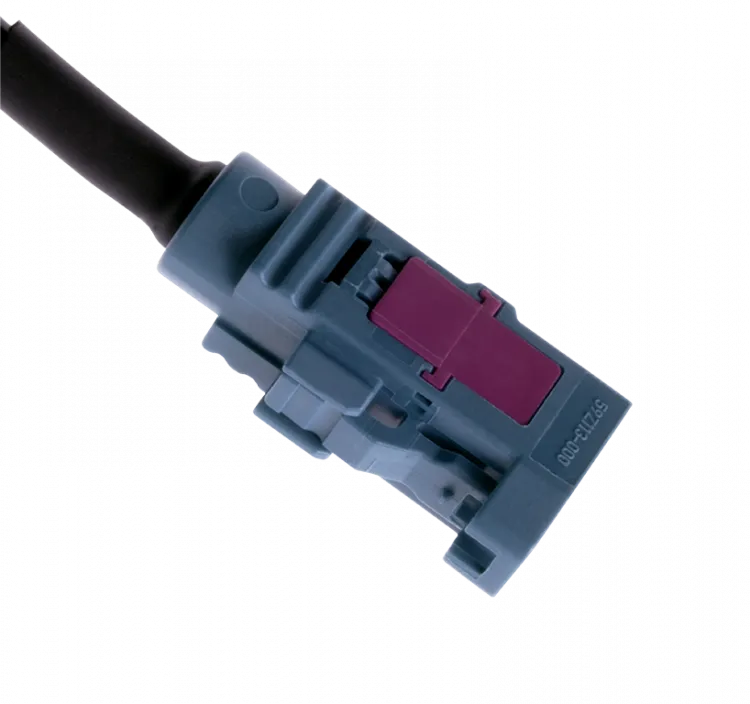

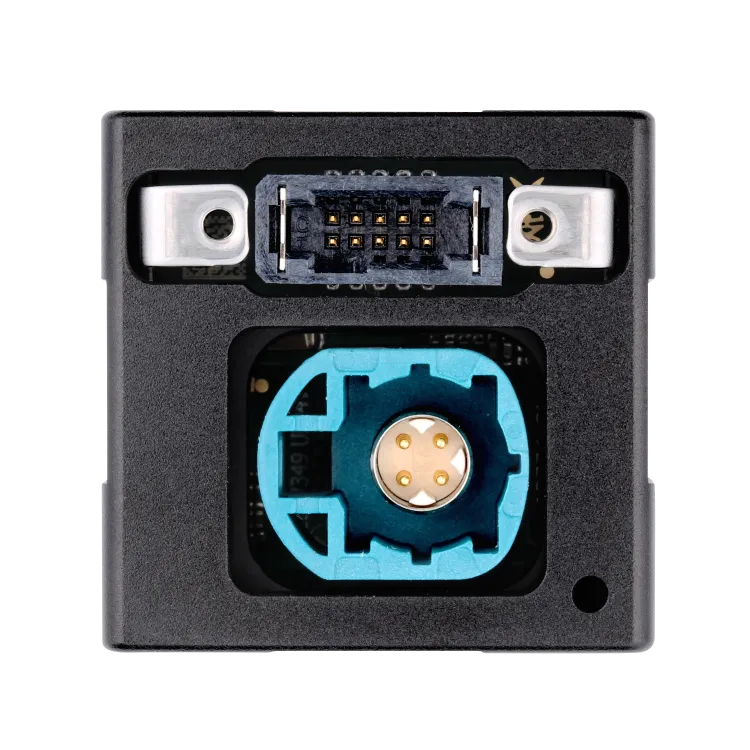

- 高耐久性同軸ベースのFAKRA規格コネクター、もしくはSTP（シールド処理されたツイストペア）ケーブル用のHSDコネクター。
- 耐衝撃・耐振動性
- 組込みシステムでの高速かつ低負荷のイメージ画像伝送。
- マルチカメラ対応

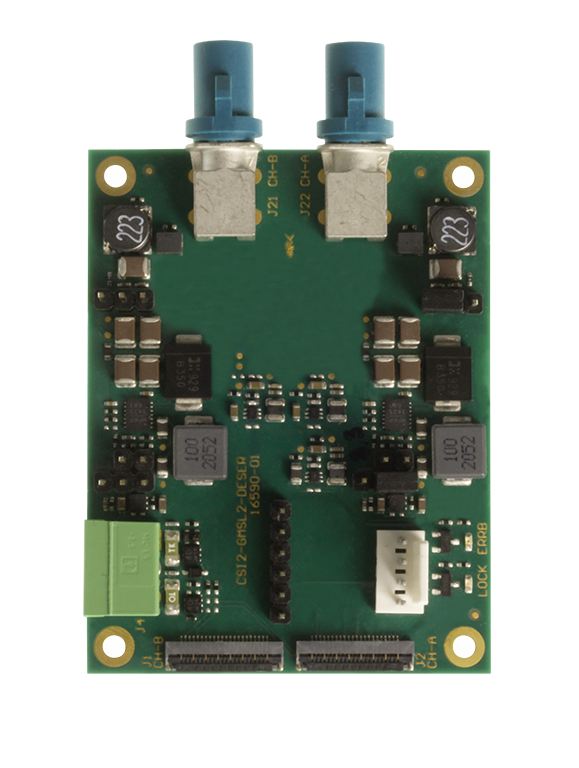

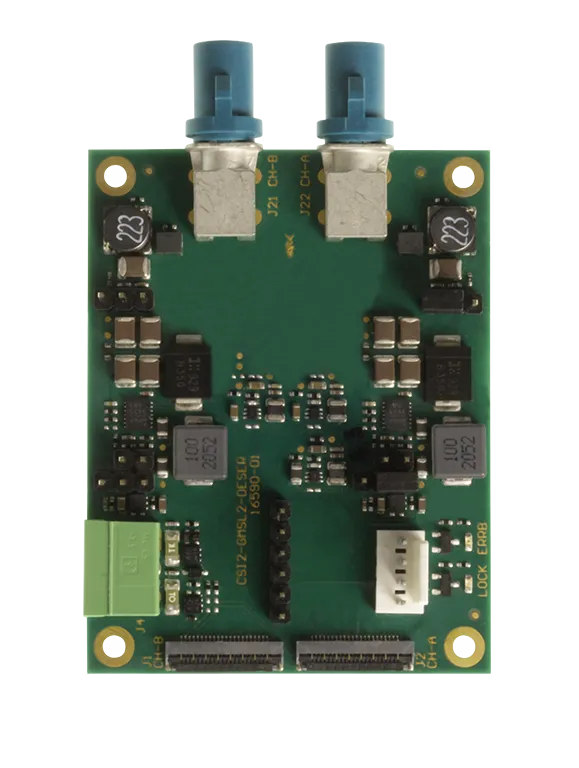

- GMSL2™・FPD-Link III規格用のデシリアライザボードをご用意。
- 長さの異なる細径STPケーブルおよび同軸ケーブルが使用可能。
主な仕様
|
カメラモデル名 |
センサー型名 |
メガピクセル |
解像度 |
センササイズ |
シャッタモード |
最大フレームレート（FPS） |
ピクセルサイズ |
モノクロ／カラー／モノクロNIR（近赤外）／カラーNIR（近赤外） |
|
FP3/GM2-030 |
Sony IMX991 InGaAs |
0.3 |
656 × 520 |
Type 1/4 |
Global |
133 |
5 × 5 |
VSWIR |
|
FP3/GM2-040 |
Sony IMX287 CMOS |
0.4 |
728 × 544 |
Type 1/2.9 |
Global |
302 |
6.9 × 6.9 |
• / • / - / - |
|
FP3/GM2-052 |
Sony IMX426 CMOS |
0.5 |
816 x 624 |
Type 1/1.7 |
Global |
499 |
9 x 9 |
• / • / - / - |
|
FP3/GM2-130 |
Sony IMX990 InGaAs |
1.3 |
1296 × 1032 |
Type 1/2 |
Global |
69 |
5 × 5 |
VSWIR |
|
FP3/GM2-158 |
Sony IMX273 CMOS |
1.6 |
1456 × 1088 |
Type 1/2.9 |
Global |
157 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-203 |
Sony IMX422 CMOS |
2 |
1632 × 1248 |
Type 1/1.7 |
Global |
156 |
4.5 x 4.5 |
• / • / - / - |
|
FP3/GM2-234 |
Sony IMX249 CMOS |
2.3 |
1936 × 1216 |
Type 1/1.2 |
Global |
31 |
5.86 x 5.86 |
• / • / - / - |
|
FP3/GM2-235 |
Sony IMX174 CMOS |
2.3 |
1936 × 1216 |
Type 1/1.2 |
Global |
121 |
5.86 x 5.86 |
• / • / - / - |
|
FP3/GM2-240 |
Sony IMX392 CMOS |
2.4 |
1936 × 1216 |
Type 1/2.3 |
Global |
128 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-291 |
Sony IMX421 CMOS |
2.9 |
1944 x 1472 |
Type 2/3 |
Global |
116 |
4.5 x 4.5 |
• / • / - / - |
|
FP3/GM2-319 |
Sony IMX265 CMOS |
3.2 |
2064 × 1544 |
Type 1/1.8 |
Global |
54 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-500 |
ON Semi AR0521SR CMOS |
5 |
2592 × 1944 |
Type 1/2.5 |
Rolling |
68 |
2.2 × 2.2 |
• / • / - / - |
|
FP3/GM2-507 |
Sony IMX264 CMOS |
5.1 |
2464 × 2056 |
Type 2/3 |
Global |
34 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-508 |
Sony IMX250 CMOS |
5.1 |
2464 × 2056 |
Type 2/3 |
Global |
66 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-510 |
Sony IMX548 CMOS |
5.1 |
2464 × 2064 |
Type 1/1.8 |
Global |
79 |
2.74 x 2.74 |
• / • / - / - |
|
FP3/GM2-511 |
Sony IMX547 CMOS |
5.1 |
2464 × 2064 |
Type 1/1.8 |
Global |
79 |
2.74 x 2.74 |
• / • / - / - |
|
FP3/GM2-811 |
Sony IMX546 CMOS |
8.1 |
2848 × 2848 |
Type 2/3 |
Global |
59 |
2.74 × 2.74 |
• / • / - / - |
|
FP3/GM2-812 |
Sony IMX487 CMOS |
8.1 |
2848 × 2848 |
Type 2/3 |
Global |
51 |
2.74 x 2.74 |
UV |
|
FP3/GM2-895 |
Sony IMX267 CMOS |
8.9 |
4112 × 2176 |
Type 1 |
Global |
31 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-1236 |
Sony IMX304 CMOS |
12.4 |
4112 × 3008 |
Type 1.1 |
Global |
23 |
3.45 × 3.45 |
• / • / - / - |
|
FP3/GM2-1240 |
Sony IMX226 CMOS |
12.2 |
4024 × 3036 |
Type 1/1.7 |
Rolling |
41 |
1.85 × 1.85 |
• / • / - / - |
|
FP3/GM2-1242 |
Sony IMX545 CMOS |
12.4 |
4128×3008 |
Type 1/1.1 |
Global |
39 |
2.74 × 2.74 |
• / • / - / - |
|
FP3/GM2-1620 |
Sony IMX542 CMOS |
16.2 |
5328 × 3040 |
Type 1.1 |
Global |
30 |
2.74 × 2.74 |
• / • / - / - |
|
FP3/GM2-2040 |
Sony IMX541 CMOS |
20.4 |
4512 × 4512 |
Type 1.1 |
Global |
24 |
2.74 × 2.74 |
• / • / - / - |
|
FP3/GM22050 |
Sony IMX183 CMOS |
19.7 |
5376 × 3672 |
Type 1 |
Rolling |
25 |
2.4 × 2.4 |
• / • / - / - |
|
FP3/GM2-2460 |
Sony IMX540 CMOS |
24.6 |
5328 × 4608 |
Type 1.2 |
Global |
20 |
2.74 x 2.74 |
• / • / - / - |
