概要

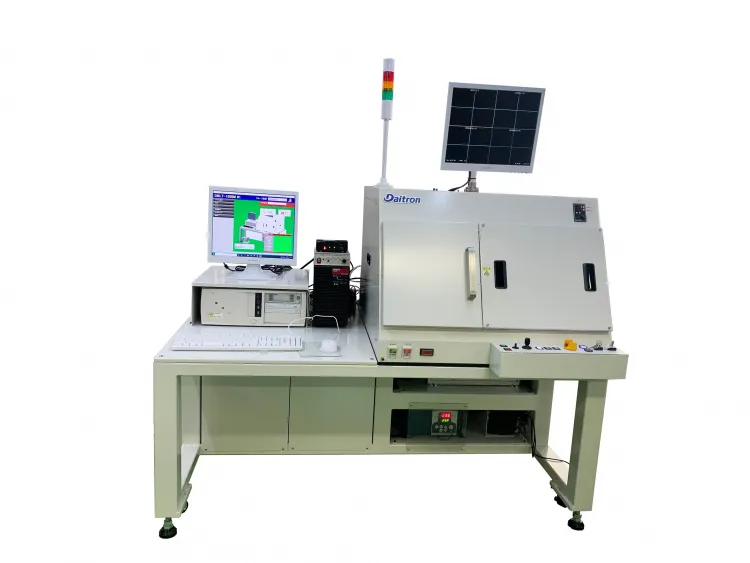

本装置は、オペレータがＬＤバーの半導体レーザーダイオードを測定ステージに手でセットすることで電気特性、光出力特性、FFP特性、波長特性、NFP特性などを自動で測定するマニュアル式の装置です。

測定した結果の表示や良否判定などはPC上に表示されます。

特長

• パルス波形をダイレクトに計測
• コンパクトデザイン
• Ith、Vth付近の詳細計測可能
• 高速・多ポイントのI-L、I-V測定が可能
• 光レーザーダイオード特性測定に必要な計測コマンドを完備
• 可変パルス計測可能
• LiDAR用レーザー対応ドライバー搭載

主な仕様

装置仕様

測定項目

• 　電流：Iop，Ith　　※範囲・精度は下記Driver Line upより種別選択いただきます。
• 　電圧：Vop，Vth　 ※範囲・精度は下記Driver Line upより種別選択いただきます。
• 　光出力：Pop，Pth ※範囲・精度は下記Driver Line upより種別選択いただきます。

オプション

• 　FFP（水平・垂直）：半値，ズレ角
• 　波長　　　　　　　：ピーク，センター，コヒーレント

温調

• 　PID制御

デバイス供給・収納・分類

• 　デバイス供給　　　：オペレータによる手作業
• 　デバイス収納・分類：オペレータによる手作業

Driver Line up
