テクニカルブログ
QNAP NASに対応
QNAPジャパン様からTS-EC880 PROとTS-EC1280U-RPをレンタルしまして、
Eaton UPSとの連動シャットダウン検証を行いました。
結果、QNAP NASとEaton UPSは連動シャットダウンします。
以下、検証報告書から抜粋
１． 概要
QNAP TS-EC880 Pro(firmware 4.1.3),TS-EC1280U-RP(firmware 4.1.3)がEATON 5SC,5P,5PX UPSと連動して、停電時正常にシャットダウンする事を確認する。
２． 検証場所
ダイトエレクトロン株式会社 東京本部(麹町)
３． 検証期間
2015年6月11日(木)～6月22日(月)
４． 検証環境
【NAS】
QNAP TS-EC880 Pro(firmware 4.1.3)
QNAP TS-EC1280U-RP(firmware 4.1.3)
【UPS】
EATON 5SC500(USB)
EATON 5P750(LAN)
EATON 5PX1500(LAN)
【UPS管理ソフトウェア】
なし。（QNAP QTSのExternal DeviceのUPSを使用するため）

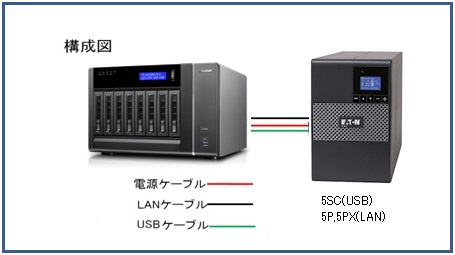

５． 検証構成図
６． 検証内容
2つのストレージにそれぞれEATON 5SC500,5P750,5PX1500 UPSを接続し、下記の検証を行う。
・起動確認
・EATON 5SC500 UPSと連動シャットダウン
・EATON 5P750 UPSと連動シャットダウン
・EATON 5PX1500 UPSと連動シャットダウン
７． 検証結果
検証結果を表に示す。
|
検証項目 |
QNAP |
QNAP |
|
起動確認 |
○ |
○ |
|
5SC500と連動シャットダウン |
○ |
○ |
|
5P750と連動シャットダウン |
○ |
○ |
|
5PX1500と連動シャットダウン |
○ |
○ |
８． 結論
QNAP TS-EC880 Pro(firmware 4.1.3),TS-EC1280U-RP(firmware 4.1.3)は、EATON 5SC,5P,5PX UPSと連動して、停電時正常にシャットダウンする。
９． 検証画像(Eaton 5P)
Eaton 5Pを認識した
正常運転時 Normalと表示されている
バッテリー運転時 Abnormalと表示が変わった。
そして、5分後にQNAP NASのシャットダウンが実行された。
－以上－
